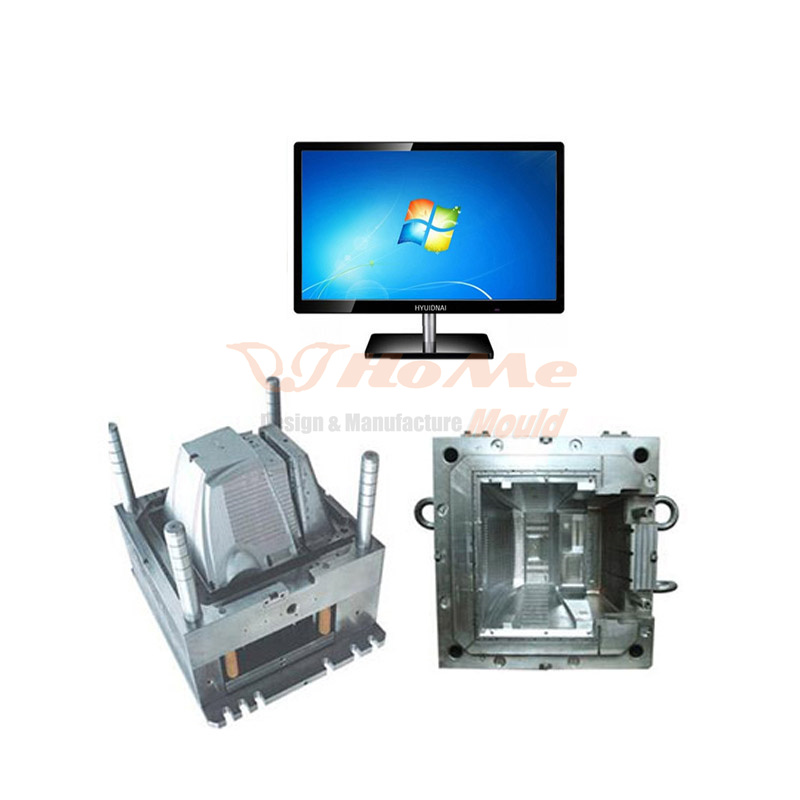

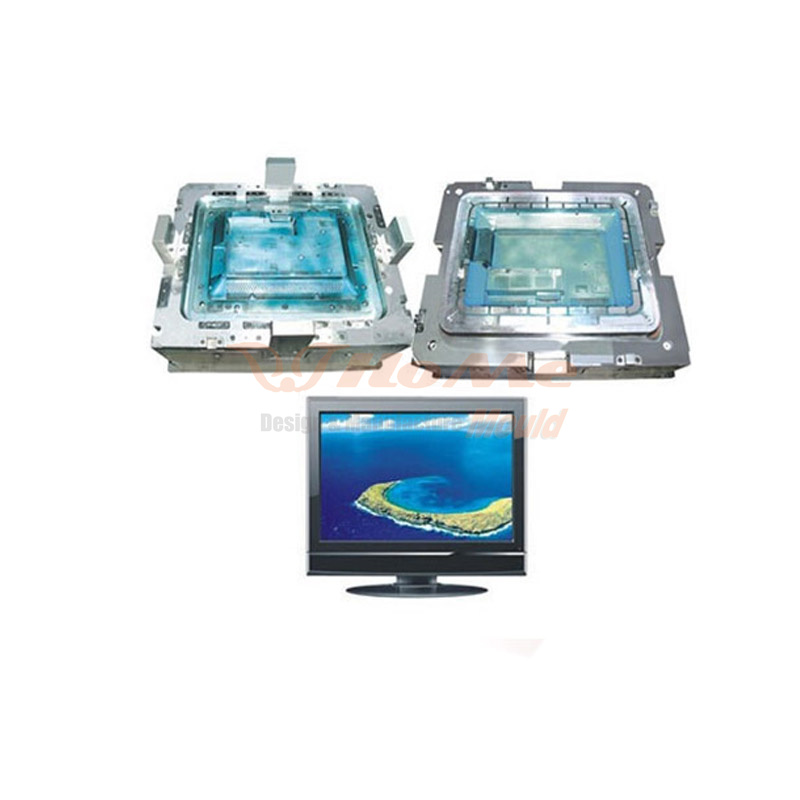

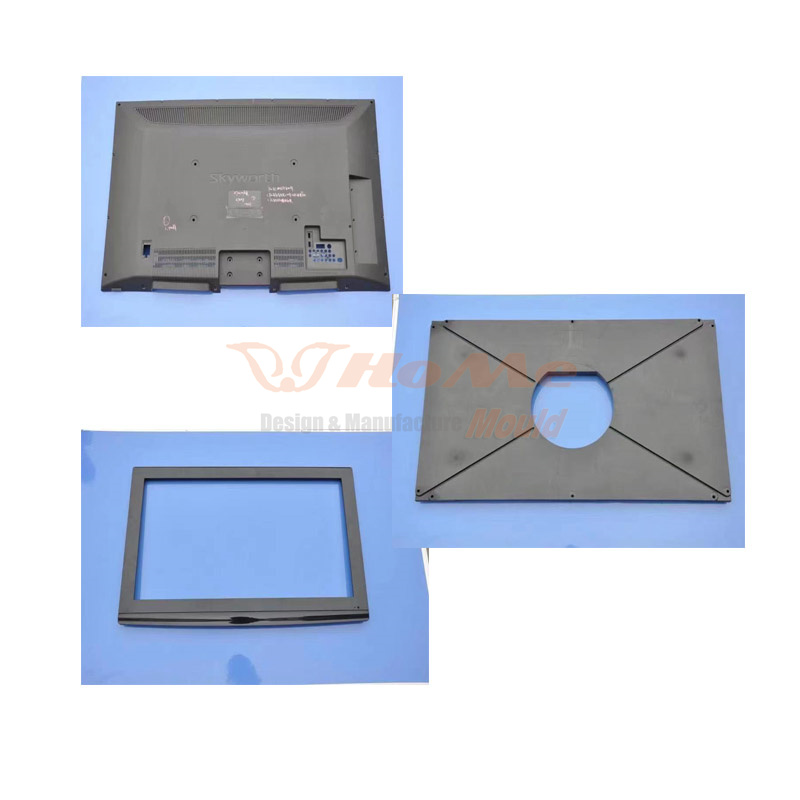

Plastikust teleriraami vorm

Plastikust teleriraami vorm

Vormi teras: H13

Vormipõhi: 50c

Jooksja: Kuuma jooksja

Sissepritsesüsteem: hüdrauliline automaatne ejektor

Tarneaeg: 40 päeva

Pakkimine: Puidust ümbris

Tehnoloogia analüüs Plastikust teleriraami vorm

Edasine disaini arutelu:

Vastavalt vormitaotlusele ja DFM-ile arutaksime edasist disainiettepanekut, tarnekuupäeva, töötlemistehnoloogiat, optimaalset libisemiskäiku, tõstekäiku, hüdrosilindri käiku ja ka ideaalseid jahutustorusid.

3D-vormi disaini optimeerimiseks tehke järgmist.

Leida ettepanek PL-liinide, õhutusavade, jahutusahelate, väravate ja väljatõmbetoru optimeerimiseks.

2D-st 3D-kujunduseni:

Vajadusel pakume oma klientidele üksikasjalikke 2D/3D vormide kujundusi, sealhulgas väljatõmbesüsteemi, väravasüsteemi, õhutuspilusid, sisestusi, liugureid, tõstukeid, hüdro-/õhusilindreid ja suto lahtikeeramismehhanismi.

Hallituse disaini kinnitus:

Vastavalt kliendi soovile saadame oma 2D/3D vormikujunduse oma kliendile kinnitamiseks. Täiustame vormi kujundust vastavalt kliendi tagasisidele, kuni vormi kujundus on kinnitatud.

Kõigi töötlusjooniste väljastamiseks:

Heakskiidetud 2D/3D vormikujunduse põhjal väljastaks meie meeskond kõik töötlusjoonised, BOM-vormingu ja koostaks iga komponendi jaoks tehnikakaardi.

Kuum jooksja telerivormis

1. Tooraine säästmine ja toote maksumuse vähendamine on kuuma jooksva hallituse kõige olulisemad omadused. Tavalises valamissüsteemis tuleb toota suur hulk materjalikäepidemeid. Väikeste toodete valmistamisel võib valamissüsteemi kaal ületada toote kaalu. Kuna plast on kuuma jooksuri vormis alati sulas olekus, ei pea toode väravat viimistlema, mis on põhimõtteliselt jäätmete töötlemine, seega saab säästa palju toorainet. Kuna jäätmematerjalide taaskasutamist, selekteerimist, purustamist, värvimist ja muid protsesse pole vaja, säästab see tööjõudu, aega ja energiat.\

2.Sissepritsematerjali ei segata pärast korduvat töötlemist enam väravamaterjaliga, nii et toote kvaliteeti saab oluliselt parandada. Samal ajal, kuna valamissüsteemi plasti hoitakse sulanuna, on rõhukadu voolu ajal väike, mistõttu on lihtne valmistada mitut väravat ja mitut tüüpi õõnsusvorme ning suurte toodete madalsurve sissepritse. Kuum värav soodustab rõhu ülekandmist ja suudab teatud määral ületada defektid, nagu süvendid, kokkutõmbumine ja deformatsioon, mis on põhjustatud ebapiisavast plastosast.

3. Lai valik kasutatavaid vaike ja vormimistingimuste mugav seadistamine. Kuuma kanali temperatuuri reguleerimise süsteemi tehnoloogia täiustamise ja arendamise tõttu saab kuumakanalit kasutada mitte ainult laia sulamistemperatuuriga polütüleeni ja polüpropüleeni jaoks, vaid ka kitsa temperatuurivahemikuga kuumatundlike plastide jaoks, nagu näiteks polüvinüülkloriid ja polüformaldehüüd (POM) ja nii edasi. Polüamiidi (PA) puhul, mis on altid süljevoolule, saab kuuma jooksva vormimise saavutada ka valave tüüpi kuuma otsiku abil.

4. Lihtsustatud kasutamine ja vormimistsükli lühendamine on ka kuuma jooksuri vormi olulised omadused. Võrreldes tavalise jooksuriga on avamis- ja sulgemiskäik lühenenud, mis mitte ainult ei lühenda detaili demonteerimis- ja vormimistsüklit, vaid hõlbustab ka automatiseeritud tootmise teostamist. Statistika kohaselt võib tavaliste kuumajooksjatega võrreldes üldiselt lühendada 30%.

Meie ettevõte

Hongmei Mould asutati 2014. aastal ja on spetsialiseerunud erinevate plastist survevaluvormide valmistamisele. Ettevõte Hongmei asub Huangyani linnaosas, Hiinas Zhejiangi provintsis, kaunis "vormide linnas". Mugav on see, et Luqiao lennujaamast kulub 30 minutit ja Taizhou raudteejaamast 10 minutit. Hongmei ettevõte on spetsialiseerunud igasuguste suuremahuliste survevaluvormide väljatöötamisele, eriti autotööstuse, kodumasinate ja igapäevaste vajaduste vormide valmistamisele, samal ajal pakume ühtset teenust hallitusseente pooltoodete töötlemiseks. Meie firma pindala on 5000 ruutmeetrit ja töötajal on 86 oskuslikult töötavat töötajat.

Meie põhitoode

1. Majapidamisosade vorm

2.Seadmete osade vorm

3.Autoosade hallitus

4. Õhukese seinaga osade vorm

5. Tööstuse osade hallitus

Meie varustus

Viieteljelised kiired freespingid

Kolmeteljelised kiired freespingid

CNC freespingid

Sügavate aukude puurimismasinad

Suuremahulised freespingid

CNC-graveerimismasinad

Elektrilised sädemed (EDM)

traadi lõikur

Need masinad võimaldavad meil toota suuremõõtmelisi vorme, keerukaid vorme, sügavaõõnsusega vorme, õhukeseseinalisi vorme ja ülitäpseid vorme. Kvaliteetse, ülitäpse, kõrgtehnoloogilise ja kõrgteenustepõhise arenduse kontseptsioon loob jätkuvalt imesid.

Ootame teie kohalolekut siiralt.
